2012年1月10日凌晨3：00发现1号炉左侧返料腿非金属膨胀节漏灰严重，打算停炉不停机进行处理，非金属膨胀节一旦破坏，严重漏灰，基本很难处理，需要时间较长，停炉不停机很难满足更换要求，经观察，讨论决定白天申请停运，再做处理，于2012年1月10日10点申请停炉处理。据统计因返料非金属膨胀节烧坏造成机组非停的循环流化床机组月占50%以上，作为循环流化床锅炉返料腿非金属膨胀节是重点预防的对象。

非金属膨胀节

江苏济通非金属膨胀节也称非金属补偿器、织物补偿器，属补偿器的一种。其材料主要为纤维织物、橡胶、耐高温材料等。能补偿风机、风管运行的震动及管道变形。

非金属膨胀节用途：

非金属膨胀节可补偿轴向、横向、角向、具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。

非金属膨胀节连接方式：

1、法兰连接 2、接管连接

非金属膨胀节类型：

1、 直筒型 2、复式 3、角向型 4、方型。

高温烟气阻挡在由挡板和内保温棉垫组成的腔室内, 腔室内充满耐高温保温棉。随锅炉载荷提高，腔室内的顶部保温棉因受压变得更密实，对烟气密封效果更好；腔室内的浮动导流板，随锅炉载荷变化，膨胀节活动端沿烟气下移及往锅炉中心水平位移时，将烟气密封在腔室内，达到保温效果。内框架贴浮动导流板的保温棉用粗不锈钢丝网包紧，加强保温棉的耐磨，保护蒙皮。在蒙皮最里层加装蒙皮棉一圈，再次阻挡烟气，保护蒙皮。采取以上设计措施，在管道耐高温浇注料无损情况下改造后的非金属膨胀节的外蒙皮的使用寿命可达到2年以上，其金属部分的使用寿命大于5年。增加了非金属膨胀节金属法兰的深度，使膨胀节的保温效果大大增强。

改造后，从根本上解决了回料腿非金属膨胀节泄漏的状况，应用效果十分良好。还可避免出现其他不安全情况的发生，避免危机人身安全和机组运行安全情况的出现。

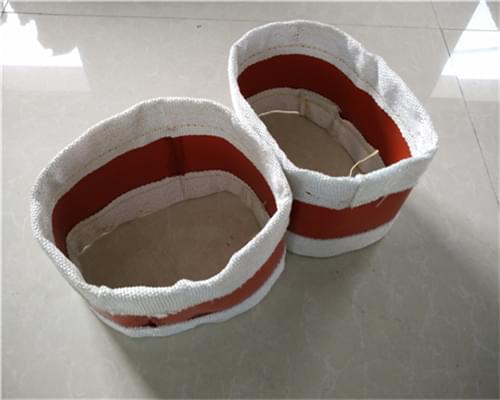

非金属蒙皮
